SERVO REGÜLATÖR
Servo Regülatör Nedir?
Servo Regülatör veya Servo Voltaj Regülatörü olarak bilinen bu cihazlar, şebekedeki gerilim iniş çıkışlarını dengelemek için kullanılır. Servo Regülatör, Servo Motor sayesinde bu dengeyi sağlar.
Otomatik Servo Voltaj Regülatörleri (AVR) genelde güç istasyonlarında kullanılır. Giriş ve çıkış gerilimini sabit tutmaya ve şebeke dalgalanmalarını engellemek için kullanılır. Geleneksel voltaj regülatörler, bugün elektromekanik sistemlerde kullanılır. Temelde, çıkış gerilimi belli bir noktaya ayarlanan otomatik servo regülatör, hareketli parçaları yardımıyla düzeltme yapar.
Servo Regülatör transformatörlerinde, silisyum karışımlı saç kullanılarak elde edilen yüksek verim ile elektrik tüketimi en aza indirilmiştir. Trafoların sarımında ise, H0 sınıfı emaye kaplamalı, bakır teller kullanılır.
Mikroişlemci kontrollü modellerde RS-232 haberleşme olanağı ile regülatörün çalışma durumuna dair bilgileri bilgisayarınızdan rahatlıkla takip edebilme imkanı sunuyoruz.
ARTSAN ENERJİ, ileri teknoloji ürünü malzemeler kullanarak ürettiği servo regülatörleri, 1 faz ve 3 faz modelleri ile satışa sunmuştur. Çıkış geriliminin normal sınırlar dışına çıkması durumunda opsiyonel olarak kullanılabilen HVP ve HCP Koruma Ünitesi ile Servo Regülatör güvenliği daha da artırılmıştır.
ARTSAN Enerji
Ürünlerimiz, dağıtıma çıkmadan önce özenle test edilip bakımları yapılır, böylece yaşanabilecek sorunlar minimuma indirilir.
Servo Regülatör Yapısı
ARTSAN Elektroniğin üretimi olan Stepro servo regülatörlerde kullanılan varyakların nüveleri, M5 yönlendirilmiş silisli sacdan imal edilmiştir. Sac ile sargılar arasına özel izolasyon maddesi konularak yüksek gerilimlerde koruma sağlanmıştır. Varyak sarımında , H0 sınıfı emaye kaplamalı teller kullanılmış ve iki sefer vernik işlemine tabi tutularak üretilmiştir.
Motor aşırı dönüşünü engellemek için 0 ve 360 derecelere konulan limit sonu swichler konulmuştur. 1 KVA ile 2.000 KVA arası güçlerde üretilir, 150 KVA üstü güçlerde varyaklar paralellenerek kullanılır. Tercihe göre koruma ilavesi ilave edilerek servo regülatör için ekstra güvenlik sağlanmış olur.
Servo motor yardımıyla şebekede düzeltmeler yapan servo regülatör, hareketli parçaları bulunduğundan bu parçaların bakımı önemlidir. Arıza durumunda eğer sorun çözülemezse, firmamız tarafından yedek parça takviyesinde bulunur.
Giriş ve çıkış gerilimlerini gözlemlemenizi sağlayan LCD ekranı bulunur. Bir terslik olduğu taktirde bu ekran sayesinde sıkıntının ne olduğuna dair bilgi sahibi olabilirsiniz.
- - Servo motorlu kontrol tekniği
- - Her fazda bağımsız regülasyon
- - %100 dengesiz yüke uygun yapı
- - Şebekeden çalışma (By - Pass)
- - Kaliteli gerilim stabilizasyonu
- - TSE ve DIN standartlarına uygun yapı
- - Mekanik yapıda servis ve devreye alma kolaylığı
- - Özel ihtiyaca göre tasarım ve üretim
- - 10 Yıl yedek parça temin garantisi
- - Sessiz çalışma - Yüksek verim
- - Yüksek güvenilirlik - Estetik görünüm
- - Tekerlekli kutu yapısı
- - Uygun fiyat/performans oranı
- - 10 Yıl Servis ve yedek parça garantisi
Servo Regülatör Genel Özellikler
- CNC Makineler
- Kontrol Cihazları
- Alarm Sistemleri
- Tekstil Makineleri
- Aydınlatma Üniteleri
- TV ve Video Kaydediciler
- Elektronik Test Cihazları
- Radyo ve TV İstasyonları
- Telekominikasyon Cihazları
- Elektronik Test Cihazları
- Güvenlik Sistemleri
- Yangın Sistemleri
- Matbaa makineleri
- Elektrikli ev aletleri
Servo Regülatör Kullanım Alanları

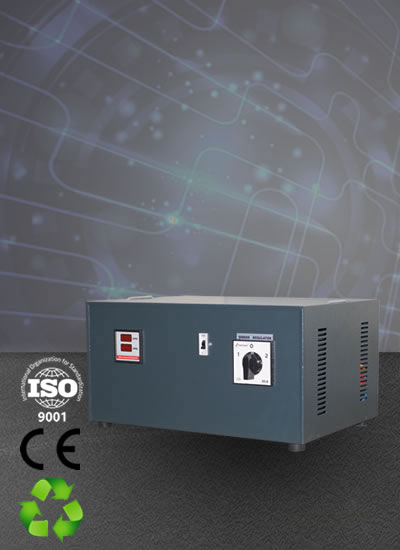

1 Faz Servo Regülatör Teknik Özellikleri
| Model | SV1-13 | SV1-15 | SV1-17 | SV1-110 | SV1-115 | SV1-120 | SV1-125 |
|---|---|---|---|---|---|---|---|
| Power | 3 kVA | 5 kVA | 7,5 kVA | 10 kVA | 15 kVA | 20 kVA | 25 kVA |
| GİRİŞ | |||||||
| Gerilim | 220 VAC, 1 Faz + Nötr | ||||||
| Giriş Düzeltme Aralığı | A- 150 250 VAC - Standart B - 120 - 230 VAC |
C - 180 - 230 VAC | D - 180 - 270 VAC E- Özel Üretim |
||||
| CosQ | 0,8 | ||||||
| Frekans | 50 Hz ±%10 | ||||||
| ÇIKIŞ | |||||||
| Gerilim | 220 VAC | ||||||
| Gerilim Toleransı | %2,5 Standart (İsteğe göre değişebilir | ||||||
| Aşırı Yükleme Kapasitesi | %150 yüke 10 dakika, %200 yüke 10 saniye | ||||||
| Frekans | 50 Hz ±%10 | ||||||
| GÖSTERGE | |||||||
| Tipi | 72x72 Dijital Voltmetre | ||||||
| Ölçüm | Çıkış Gerilimi, Giriş Gerilimi | ||||||
| KORUMALAR | |||||||
| Çıkış Gerilimi | Düşük :180 V Yüksek: 240 V | ||||||
| Toprak Kaçak | Opsiyonel | ||||||
| Aşırı Yük | Sigorta ile koruma – (Elektronik akım koruma- Opsiyonel) | ||||||
| Aşırı Isı | Varyak ve trafo ısı kontrolü | ||||||
| By-Pass | Standart Manuel (Opsiyonel otomatik) | ||||||
| Gürültü Süzme | Surge Bastırıcı, EMI / RFI Filtre Seçenekleri * | ||||||
| GENEL | |||||||
| Verim | ≥ %97 (Tam yükte) | ||||||
| Regülasyon Hızı | 80 V/sn | ||||||
| Gürültü Seviyesi | < 45 dBA, 1 metreden | ||||||
| Çevre Sıcaklığı | 0°C ~ 40°C, maksimum %90 (yoğunlaşmamış) | ||||||
| D. Sıcaklığı | -20C ~ +70C | ||||||
| Koruma | X tipi: IP20 (Standart) Y Tipi : IP23 Z Tipi: IP54 | ||||||
| Cihaz Rengi | RAL 7035 | ||||||
| Soğutma | Doğal Hava soğutma (Fan ile zorlanmış soğutma opsiyonel) | ||||||
| Boyutlar | 45x35x27 cm | 55x39x29 cm | 55x35x47 cm | 50x50x85 cm | |||
| Ağırlık | 16 kg | 29 kg | 40 kg | 47 kg | 55 kg | 75 kg | 135 kg |

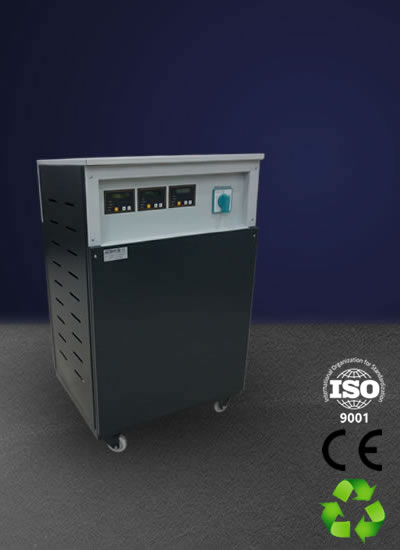

3 Faz Servo Regülatör Teknik Özellikleri
| Model | SV3-103 | SV3-153 | SV3-223 | SV3-303 | SV3-453 | SV3-603 | SV3-753 | SV3-104 | SV3-124 | SV3-154 |
|---|---|---|---|---|---|---|---|---|---|---|
| Power | 10,5 kVA | 15 kVA | 22,5 kVA | 30 kVA | 45 kVA | 60 kVA | 75 kVA | 100 kVA | 120 kVA | 150 kVA |
| GİRİŞ | ||||||||||
| Gerilim | 3×380 VAC, 3 Faz + Nötr | |||||||||
| Giriş Düzeltme Aralığı | A- 275 – 450 VAC B- 310 – 425 VAC |
C- 220 – 400 VAC | D- 310 – 470 V AC E- Özel Üretim |
|||||||
| CosQ | 0,8 | |||||||||
| Frekans | 50 Hz ±%10 | |||||||||
| ÇIKIŞ | ||||||||||
| Gerilim | 3×380 VAC, 3 Faz + Nötr | |||||||||
| Gerilim Toleransı | %2,5 Standart (İsteğe göre değişebilir | |||||||||
| Aşırı Yükleme Kapasitesi | %150 yüke 10 dakika, %200 yüke 10 saniye | |||||||||
| Frekans | 50 Hz ±%10 | |||||||||
| GÖSTERGE | ||||||||||
| Tipi | 3 adet 72×72 Dijital Voltmetre (R,S,T fazları için) | |||||||||
| Ölçüm | Çıkış Gerilimi | |||||||||
| KORUMALAR | ||||||||||
| Çıkış Gerilimi | Düşük : 180 V Yüksek: 240 V (LCD panelden ayarlanabilir) | |||||||||
| Toprak Kaçak | Opsiyonel | |||||||||
| Aşırı Yük | Sigorta ile koruma – (Elektronik akım koruma- Opsiyonel) | |||||||||
| Aşırı Isı | Varyak ve trafo ısı kontrolü | |||||||||
| By-Pass | Standart Manuel (Opsiyonel otomatik) | |||||||||
| Gürültü Süzme | Surge Bastırıcı, EMI / RFI Filtre Seçenekleri * | |||||||||
| GENEL | ||||||||||
| Verim | ≥ %97 (Tam yükte) | |||||||||
| Regülasyon Hızı | 80 V/sn | |||||||||
| Gürültü Seviyesi | < 45 dBA, 1 metreden | |||||||||
| Çevre Sıcaklığı | 0°C ~ 40°C, maksimum %90 (yoğunlaşmamış) | |||||||||
| D. Sıcaklığı | -20C ~ +70C | |||||||||
| Koruma | X tipi: IP20 (Standart) Y Tipi : IP23 Z Tipi: IP54 | |||||||||
| Cihaz Rengi | RAL 7035 | |||||||||
| Soğutma | Fan ile cebri soğutma | |||||||||
| Boyutlar | 75x45x35 cm | 50x40x100 cm | 60x40x120 cm | 85x60x135 cm | 100x70x150 cm | |||||
| Power | 55 kg | 74 kg | 180 kg | 200 kg | 260 kg | 380 kg | 410 kg | 510 kg | 545 kg | 675 kg |
