İNVERTÖR
İnvertör Nedir?
Şebeke ile çalıştırılan cihazların, şebekenin bulunmadığı yerlerde çalıştırılabilmesi için, DC kaynaklardan yararlanılır. Ancak DC kaynaklar bu tip cihazları direkt olarak çalıştıramazlar. Bu sebeple bir evirici (invertör) kullanılması gerekir. DC kaynaklar (Güneş panelleri, rüzgar tribünleri, aküler gibi bireysel enerji kaynakları) invertörler yardımıyla AC kaynaklara dönüştürülerek şebeke işaretine göre tasarlanmış cihazların, çalıştırılması sağlanır. İhtiyaca göre 50 VA den başlayıp, 100 kVA ya üretilebilirler.

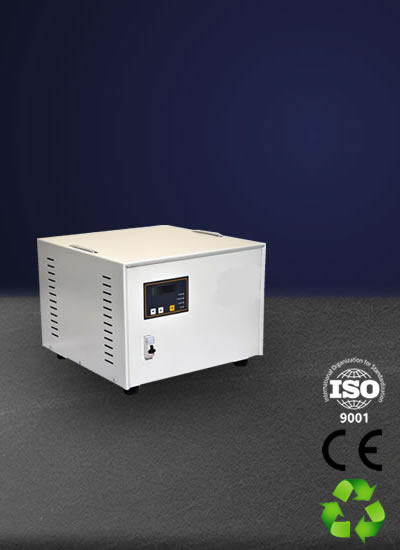

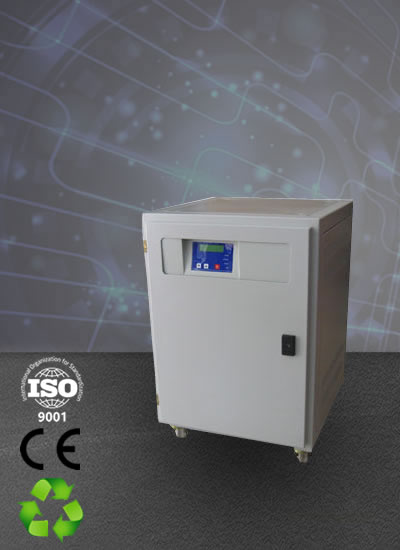

ARTSAN Enerji kalite güvencesi ile PWM ve IGBT teknolojisi kullanılarak üretilen invertör ler, tam sinüs çıkış verirler. Her türlü koruma (aşırı akım, aşırı ısı, kısa devre, gerilim düşük) düşünülerek tasarlandıklarından arıza riskleri çok düşük olup, çok dayanıklı ve uzun ömürlüdürler. STEPRO invertör, beslenen yüklerin de uzun ömürlü olmasını sağlar.
ARTSAN İnvertörlerin çıkışında izolasyon trafosu kullanılır. Böylece DC Ünitede olabilecek hataların yüke yansıması engellenmiş olur. İzolasyon trafolarında, silisyum karışımlı saç kullanılarak maksimum verim elde edilmiştir. Trafo ların sarımında, H0 sınıfı emaye kaplamalı, bakır teller kullanılmış ve iki sefer vernik işlemine tabi tutularak üretilmiştir.
ARTSAN Enerji
Uzman mühendislerimiz, teknik ve satış ekibimiz sayesinde yurtdışına da gönül rahatlığıyla ürün verebiliyoruz.
İnvertör Çeşitleri
a- Kare dalga çıkışlı invertörler: PWM frekansları 100 Hz olup, çıkış işaretleri tam karedalga dır. Bu tip invertörler hassas makinelerin çalışmasında problem yaratırlar.
b- Trapez dalga çıkışlı invertörler: PWM frekansı 200 Hz olan bu tip İnvertörlerin, çıkış işareti basamaklı kare dalgadır. Çıkışlarına filtreler konularak işaretlerin sinüse benzetilmesi mümkündür. Ancak özellikle nonlineer yüklerde çıkış işaretleri bozulduklarından, bu tip yüklerin çalışmasında problem çıkarırlar
Tam sinüs çıkışlı invertörler (STEPRO İNVERTÖR) STEPRO İnvertörlerin PWM frekansı 10 kHz olduğundan çıkışta tam sinüs işareti elde edilir. Çıkış işareti gerçek sinüs işareti olduğundan, lineer olmayan yükleri bile (motor, florasan vs.) çok rahatlıkla beslerler. Çalışma prensibi; kesintisiz güç kaynağı nın evirici ünitesine benzer. Çıkış regülasyonu çok düşüktür (+/- %1). Üretimde IGBT modül ve trafo kullanıldığından çok dayanıklıdır. Aşırı ısı, aşırı akım ve kısadevre, korumaları mevcuttur. Kullanıcının ihtiyacına uygun özel üretimler yapılabilmektedir.
- - Kaliteli gerilim stabilizasyonu
- - Maksimum verim
- - Sessiz çalışma
- - Yüksek güvenilirlik
- - Uygun fiyat/performans oranı
- - Estetik görünüm
- - Servis garantisi
- - PWM ve IGBT teknolojisi
- - %100 dengesiz yüke uygun yapı
- - Tekerlekli kutu yapısı
- - TSE ve DIN standartlarına uygun yapı
- - Mekanik yapıda servis ve devreye alma kolaylığı
- - Özel ihtiyaca göre tasarım ve üretim
İnvertör Genel Özellikler
- Sinemalar
- Sinyalizasyon
- Motorlu makineler
- Deniz Araçları
- Raylı Sistemler
- Rüzgar Trübinleri
- Güneş panelleri
- Telekominikasyon Cihazları
- Aydınlatma Üniteleri
- Denizcilik Ekipmanları
- TV ve Video Kaydediciler
- Bilgisayar sistemleri
- Elektrikli ev aletleri
- Yangın ve Güvenlik Sistemleri
- Neon ve lazer aydınlatmalar
- Havaalanları
- Matbaa
İnvertör Kullanım Alanları
İnvertör Teknik Özellikleri
GİRİŞ | |||||||||
Gerilim | 12 V / 24 V / 48 V / 72 V / 110 V / 220 V DC | ||||||||
Tolerans | +/- % 20 | ||||||||
Verim | > % 85 | ||||||||
ÇIKIŞ | |||||||||
Faz | 1 veya 3 faz | ||||||||
Gerilim | 220 V / 3×380 V AC (istenilen çıkış gerilim Seçenekleri) | ||||||||
Tolerans | +/- %1 | ||||||||
PWM Frekansı | 10kHZ | ||||||||
Frekans | 50 Hz (İstenilen çıkış frekansları seçenekleri) | ||||||||
Gücü | 1 kVA – 100 kVA | ||||||||
GÖSTERGELER | |||||||||
LCD | 2x 16 LCD gösterge ile çalışma durumu takibi | ||||||||
Butonlar | Butonlar yardımıyla menü takibi | ||||||||
Ledler | Çalışma durumu hakkında led ile bilgilendirme | ||||||||
KORUMALAR | |||||||||
KORUMALAR | Aşırı akım, aşırı ısı, Gerilim yüksek, Gerilim düşük, sigortalar, Toprak kaçak rölesi | ||||||||
GENEL | |||||||||
Açma - Kapama | Pako Şalter | ||||||||
Uzaktan Kontrol | Kontrol paneli uzaktan kumanda | ||||||||
Soğutma | Fan | ||||||||
Bağlantı | Klemensler | ||||||||
Montaj Tipi | Yere montaj, Duvara montaj, Tekerlekli | ||||||||
Kontrol Tipi | PWM ve IGBT | ||||||||
Boyası | Statik Boya | ||||||||
Çalışma Sıcaklığı ve Nem | 0°C ve 40°C maksimum %90 (yoğunlaşmamış) | ||||||||
Gürültü Seviyesi | < 45 DBA | ||||||||
Cihaz Rengi | RAL7035 |
